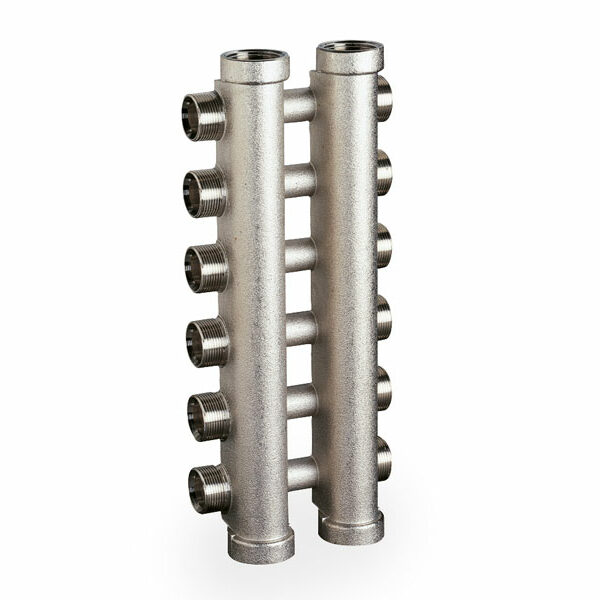

Collecteurs coplanaires Série CC
Tous les collecteurs et accessoires de la série CC sont produits avec une finition nickelée.
Les corps des collecteurs sont coulés et utilisent du laiton EN 1982 à faible teneur en plomb.
Les connexions du circuit interne permettent le passage de débits élevés avec un bruit très faible.
Température maximale
120 °C
Pression maximale
10 bars
Matériau
FR 1982
Tuyau en cuivre
W 24x19 - TR 91
G 3/4 EK - TR 91/A
Tube en plastique
W 24x19 - TP 95
G 3/4 EK - TP 98
Tuyau multicouche
W 24x19 - TP 97
G 3/4 EK - TP 99
RACCORDEMENT DU CORPS PRINCIPAL
G 3/4
G 1"
INTERACTIONS
| G 1" | 50 mm | |
| G 1"1/4 | 55 mm |
Les collecteurs coplanaires conviennent à la distribution de l'eau dans les systèmes de chauffage à distribution radiante horizontale. En effet, les raccordements des circuits sont décalés pour l'aller et le retour : cela permet de raccorder facilement les circuits sans chevauchement des tuyaux d'aller et de retour.
Collecteur coplanaire CC 414
Mesure
G 3/4 x (L24x19)
Nombre de voies
4 +4, 6 + 6, 8 + 8
Collecteur coplanaire CC 416
Mesure
G 3/4 x (L24x19)
Nombre de voies
4 +4, 6 + 6, 8 + 8
Collecteur coplanaire CC 413
Mesure
G 1" x (L24x19)
Nombre de voies
10 + 10, 6 + 6, 8 + 8
Collecteur coplanaire CC 415
Mesure
G 1" x G 3/4 EK
Nombre de voies
10 + 10, 6 + 6, 8 + 8
