Max temperatura

120 °C

Max pressione

10 bar

Dadi

CW617N
UNI EN
12165:2016

Raccordi

CW614N
UNI EN
12164:2016

Guarnizioni OR

EPDM

Guarnizioni

Polietilene

Tubo ferro

W 24x19 - TR 91

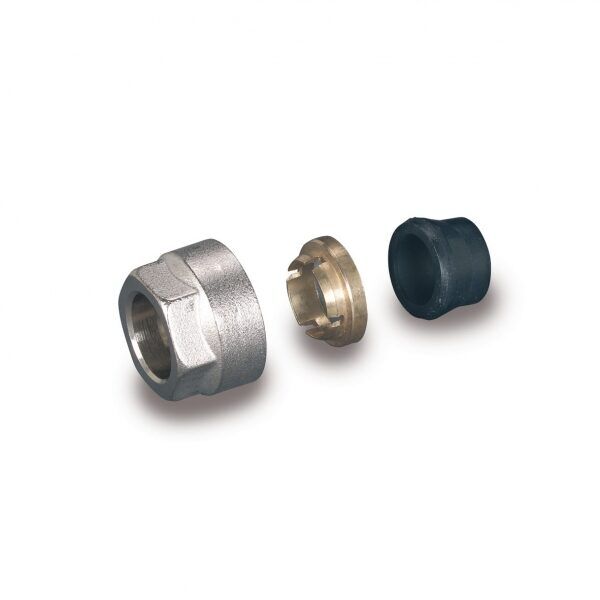

G 3/4 EK - TR 91/A
G 1/2 - TR 890
G 1/2 - TR 94
G 1/2 - TR 92

Tubo rame

W 24x19 - TR 91
G 3/4 EK - TR 91/A
G 1/2 - TR 890
G 1/2 - TR 94
G 1/2 - TR 92

Tubo plastica

W 24x19 - TP 95

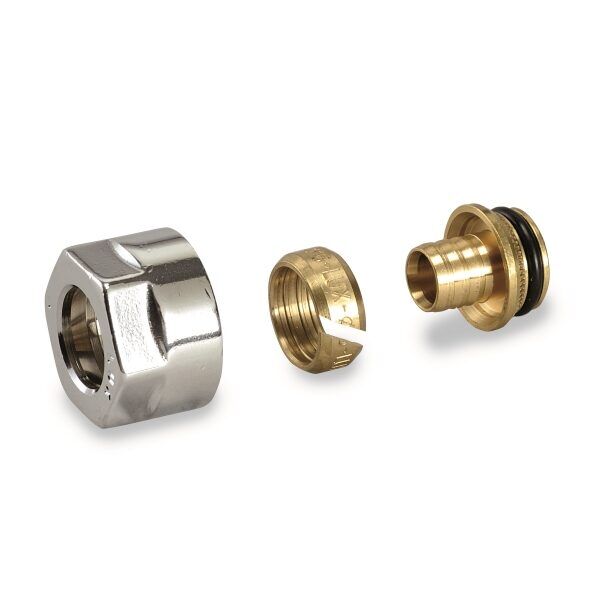

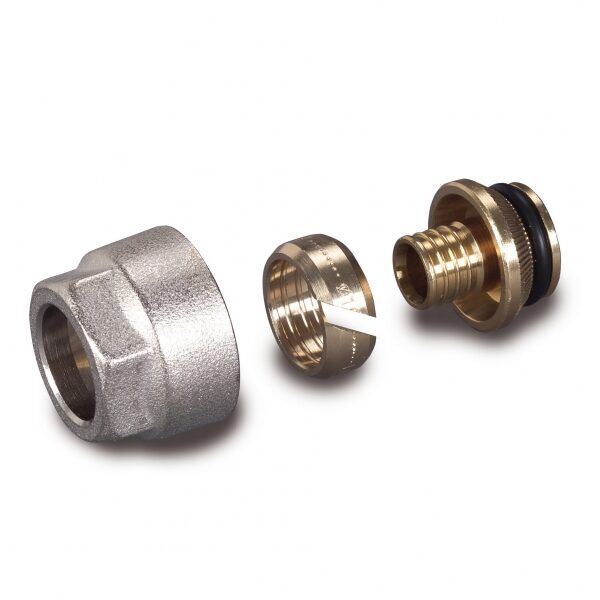

G 3/4 EK - TP 98
G 1/2 - TP 93

Tubo multistrato

W 24x19 - TP 97
G 3/4 EK - TP 99

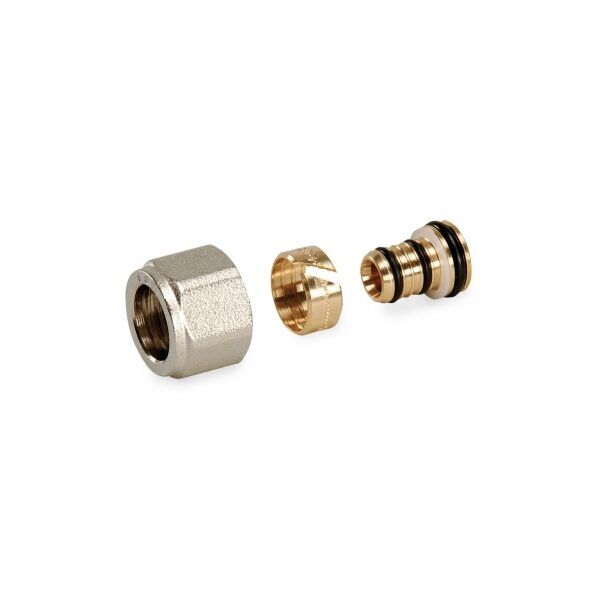

G 1/2 - TP 96
G 1/2 F - TP 90

Per evitare inconvenienti derivanti da un montaggio non corretto, i quali potrebbero risultare molto onerosi, si consiglia di seguire queste brevi istruzioni:
• Preparazione del tubo.
1. Taglio del tubo. Per eseguire un taglio corretto, utilizzare le cesoie apposite in modo da non ovalizzare il tubo e facendo parti- colare attenzione che il taglio sia perpendicolare all’asse del tubo.

2. Calibratura. Questa operazione consente di ottenere il diametro interno corretto.
3. Svasatura. L’operazione di svasatura crea uno smusso interno che facilita l’inserimento dei raccordi nel tubo ed evita che gli o-rings possano fuoriuscire dalle loro sedi.
• Corretto assemblaggio del raccordo a stringere
Montare gli elementi che compongono il raccordo nell’ordine e verso indicato nelle figure.

Inserire il tubo con relativo portagomma nella tasca del raccordo avendo cura che la stessa sia pulita ed evitando di pizzicare l’o-ring di tenuta. È assolutamente vietato lubrificare le parti in gomma con oli o grassi a base minerale: la mescola EPDM è compatibile solo con lubrificanti a base siliconica. Per evitare qualsiasi equivoco, si consiglia di lubrificare le parti in gomma

semplicemente con acqua. Imboccare il dado ed avvitarlo a mano fino a quando è possibile e quindi a fondo con l’apposita chiave art. CH 110. Per un uso corretto della raccorderia è indispensabile seguire la tabella sotto indicata, riguardante le coppie di serraggio dei dadi a seconda della tipologia di raccordo e della natura del tubo.

REGOLAZIONE DELLA PORTATA E REVERSE FLOW
MISURA TUBO RAME RICOTTO RAME SEMIDURO ACCIAIO DOLCE POLIETILENE POLIPROPILENE
POLIBUTENE
MULTISTRATO
PEX-AL-PEX
Fino a Ø 18 mm Da 35 a 45 Nm Da 60 a 80 Nm Da 60 a 70 Nm Da 40 a 50 Nm Da 25 a 35 Nm
Oltre Ø 18 mm - - - Da 40 a 50 Nm Da 25 a 35 Nm
